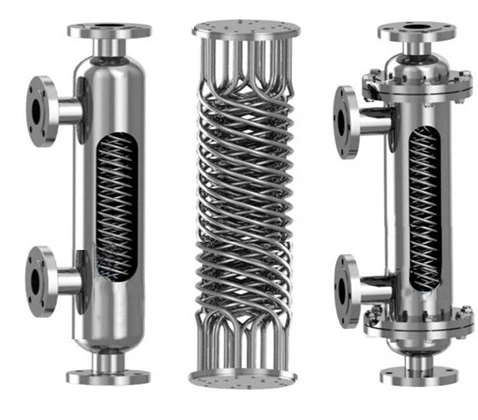

Un échangeur de chaleur à tubes en spirale est fabriqué en plaçant un ou plusieurs ensembles de tubes enroulés en forme de spirale à l'intérieur d'une coque. Ses caractéristiques incluent une structure compacte ;
Faisceau de tubes en spirale : constitue le composant principal duéchangeur de chaleur.Il est formé de plusieurs tubes d'échange de chaleur enroulés autour d'un support central ou d'un cylindre central selon un motif en spirale spécifique. Les tubes d'échange de chaleur sont généralement constitués de matériaux métalliques avec une bonne conductivité thermique. Tels que le cuivre, l'acier inoxydable, etc. Ses paramètres, tels que le diamètre du tuyau, le pas et le nombre de tours d'enroulement, sont conçus avec précision en fonction des exigences d'échange de chaleur.
cas :Utilisé pour contenir des faisceaux de tubes hélicoïdaux et du fluide.Fournir un espace fermé pour le processus d'échange thermique.Il est généralement constitué de matériaux métalliques à haute résistance-.L'acier au carbone ou l'acier inoxydable, par exemple, sont principalement cylindriques.Ses dimensions sont déterminées en fonction des spécifications du faisceau de tubes en spirale et de sa capacité d'échange thermique.Le boîtier est équipé de tuyaux d'entrée et de sortie pour l'entrée et la sortie du fluide.
Embout : installé aux deux extrémités du boîtier, il sert à sceller et à fixer le faisceau de tubes en spirale. La connexion entre la coque et le boîtier est généralement réalisée par bride ou soudage.
Structure de support : utilisée pour garantir la stabilité et la fiabilité du fonctionnement du faisceau de tubes hélicoïdaux. Par exemple, un anneau de support installé sur le composant de support central. Ou une plaque de support ou un dispositif similaire installé à l'intérieur du boîtier. Il peut disperser les forces supportées par le faisceau de tubes hélicoïdaux. Pour éviter les vibrations ou la déformation du faisceau de tubes.
Colonne fixe : Danséchangeurs de chaleur en spirale,Les poteaux de fixation sont utilisés pour fixer l'espacement des plaques en spirale. Améliorer la résistance structurelle globale, assurer une distribution uniforme du fluide dans le canal.
